Инструкция по настройке локального фискального регистратора ШТРИХ-М (драйвер POSCenter или Торгбаланс): подключение через COM, USB или сеть (Штрих-М (TCP/IP)). Для облачной фискализации без аппаратной кассы на ПК см. облачные кассы в разделе Оборудование — АТОЛ Онлайн, Orange Data, Life Pay, Webkassa.kz.
¶ Что понадобится
- 32-битный драйвер Штрих-М или Торгбаланс — обязателен (скачать на doc.shtrih-m.ru).
- Настроенное подключение к кассе в тестовой утилите драйвера.
- Запуск модуля Рецепция от имени Администратора Windows — иначе настройки не сохраняются.
¶ Настройка ФР ШТРИХ

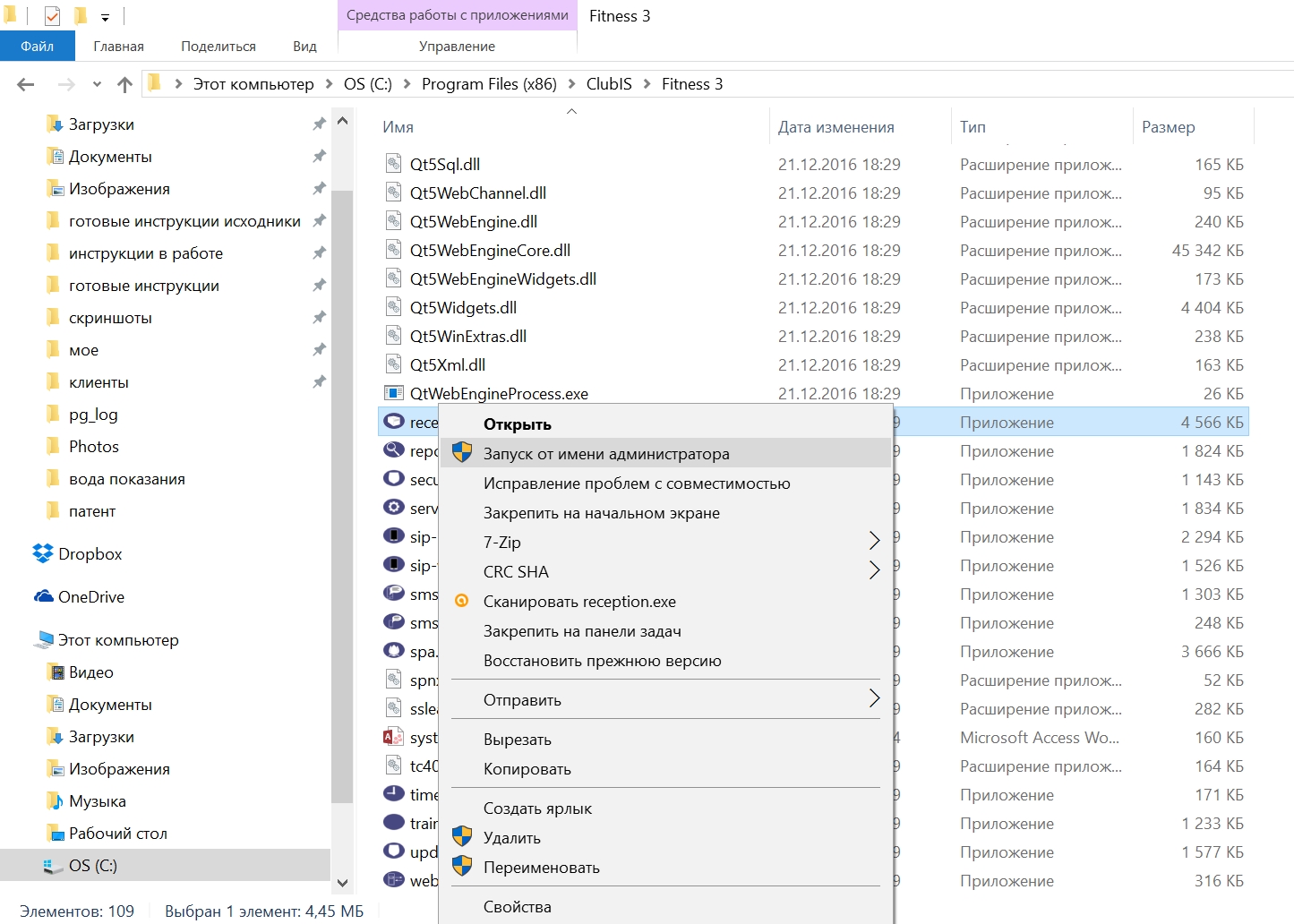

Модуль Рецепция нужно запускать от имени Администратора, иначе настройки не сохраняются.

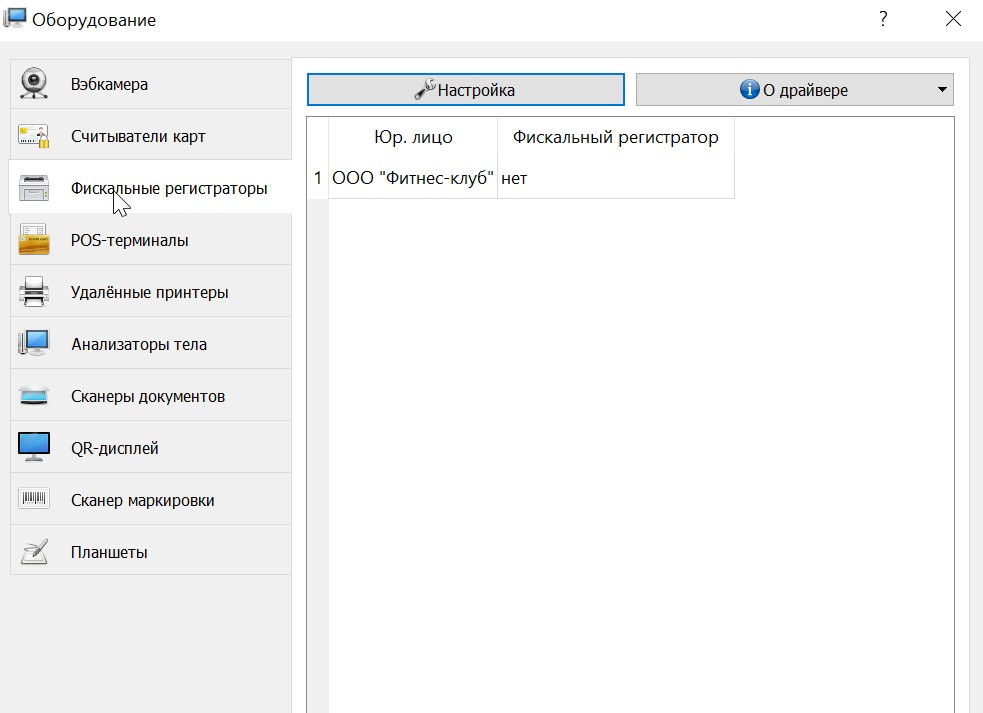

Откройте Рецепция → Настройки → Оборудование → Фискальные регистраторы.

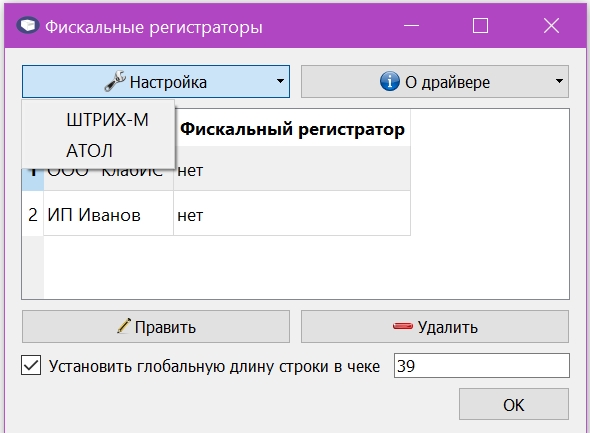

Для настройки подключения через драйвер ФР нажмите Настройка, выберите Штрих-М.

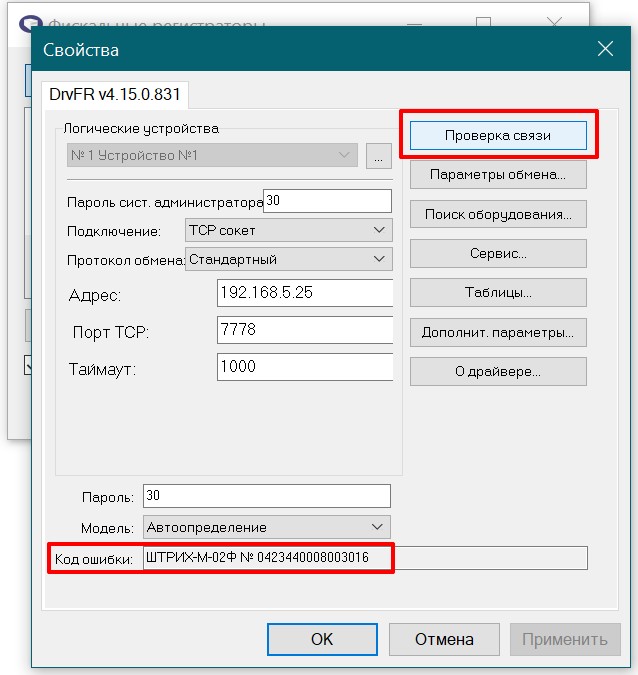

Укажите в драйвере настройки вашего подключения (скриншот для примера, настройки и вид вашего подключения будут отличаться). Проверьте связь, при успешном соединении в поле "код ошибки" выводится модель ФР. Нажмите ОК.

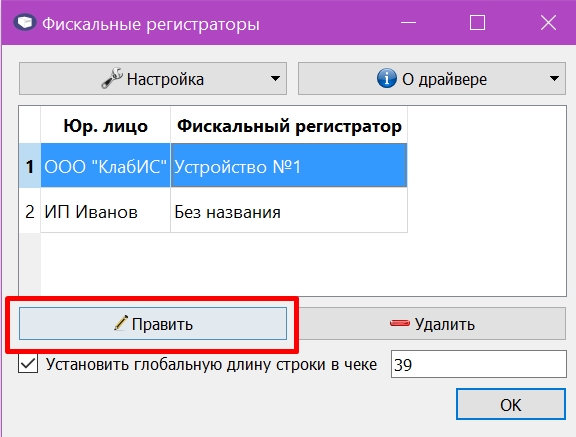

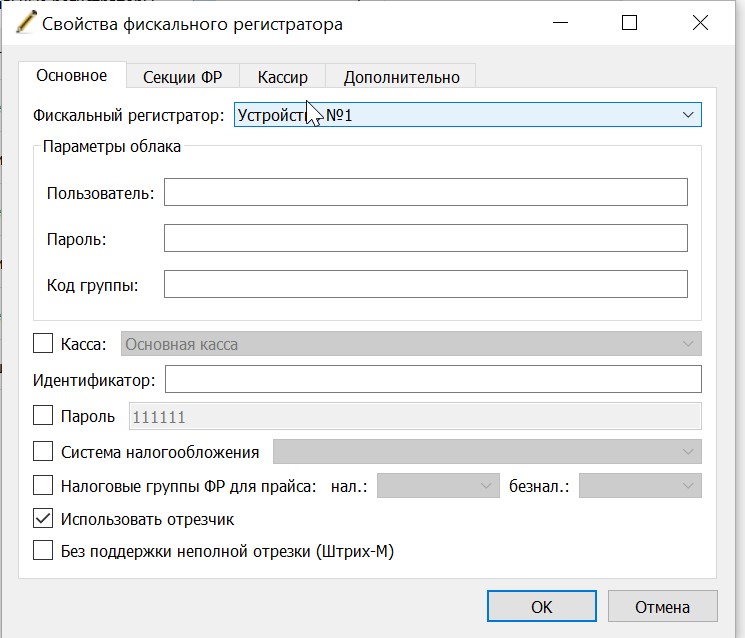

Далее выбирается юр. лицо → Править — указывается ФР из выпадающего меню.
Как он будет называться — зависит от названия в драйвере, по умолчанию для Штрих будет написано "Устройство №".
¶ Подключение по сети (TCP/IP)
Если касса доступна по сети, в свойствах ФР выберите Штрих-М (TCP/IP) и укажите хост и порт кассы.
В блоке Параметры подключения задайте протокол обмена:
- Стандартный — подходит для большинства касс;
- Протокол ККТ 2.0 — если этот протокол выбран в свойствах драйвера;
- Протокол ККТ 3.0 — есть в драйвере Торгбаланс; выбирайте, если так указано в свойствах драйвера.
Для части моделей без нужного протокола чек не пробивается, хотя смена может открываться.
Протокол нужно указать именно в ClubIS: для Штрих-М (TCP/IP) программа задаёт его сама при соединении, настройка в окне драйвера на этот тип подключения не действует.
Подробнее о полях свойств ФР: Локальные настройки ФР.
¶ Необходимые настройки
Прочие настройки описаны здесь.
Для работы с ЕСМ / ТС ПИоТ на вкладке Дополнительно выберите режим драйвера:
- постоянный — включите «Держать драйвер в памяти до выхода из программы», сохраните и перезапустите Рецепцию; в строке состояния иконка кассы должна быть активной;
- временный — оставьте опцию выключенной, если одной ККТ пользуются несколько рабочих мест: ClubIS поднимет драйвер сам при проверке марки и пробитии маркированного чека.
Подробнее: Локальные настройки ФР и ТС ПИоТ → Работа с ККТ.
Настройки налогов описаны здесь.
¶ Киоск: QR чека на экране без телефона и почты клиента
На терминале самообслуживания клиент может выбрать способ получения чека «Отобразить QR код на экране»: бумага не печатается, после оплаты на экране показывается QR кассового чека (его можно считать в приложении налоговой).
Для автоматических устройств такой сценарий допускается, если QR чека показывается на дисплее. Чтобы касса ШТРИХ-М стабильно закрывала такой чек без телефона и email клиента, в таблицах кассы нужно включить режим вендинга / вывода QR на экран.
¶ Настройки в таблицах ШТРИХ-М

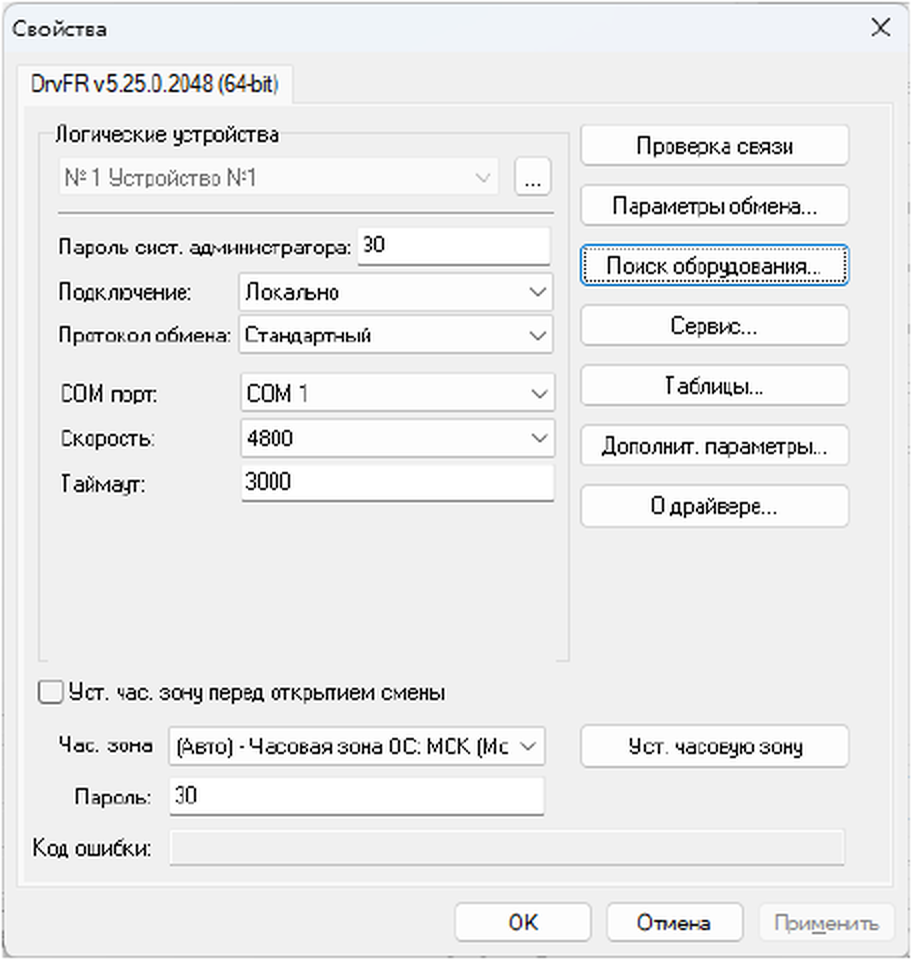

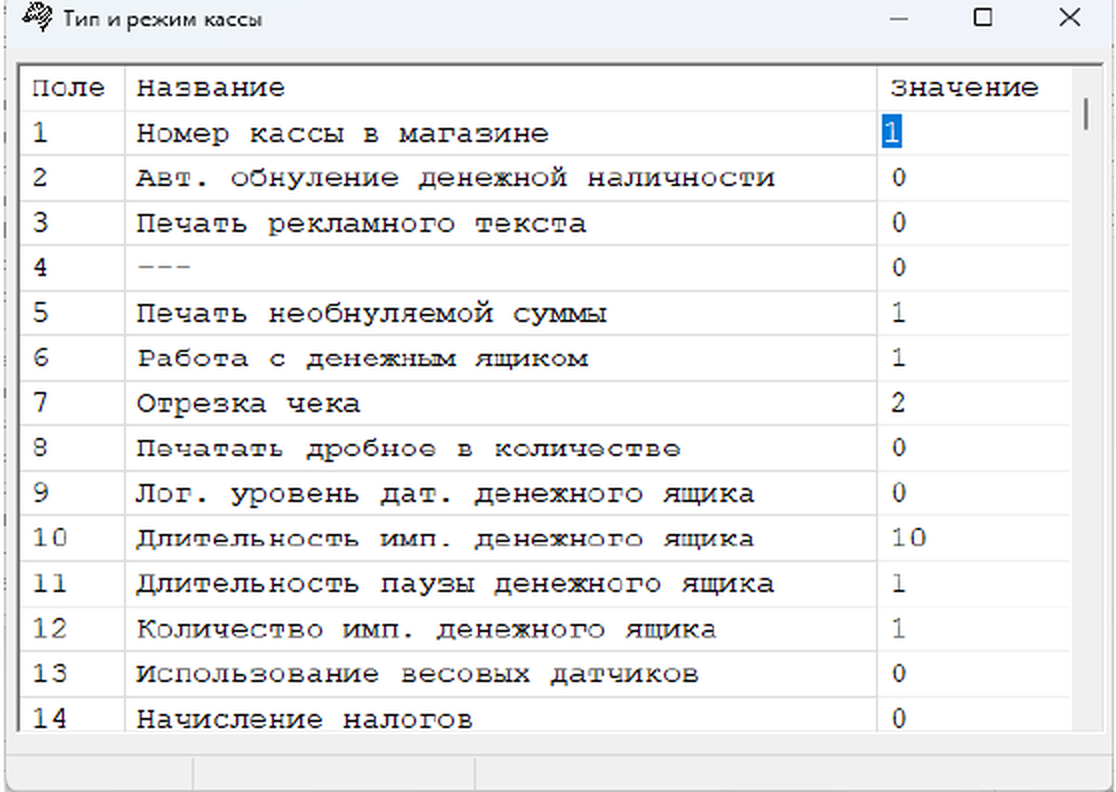

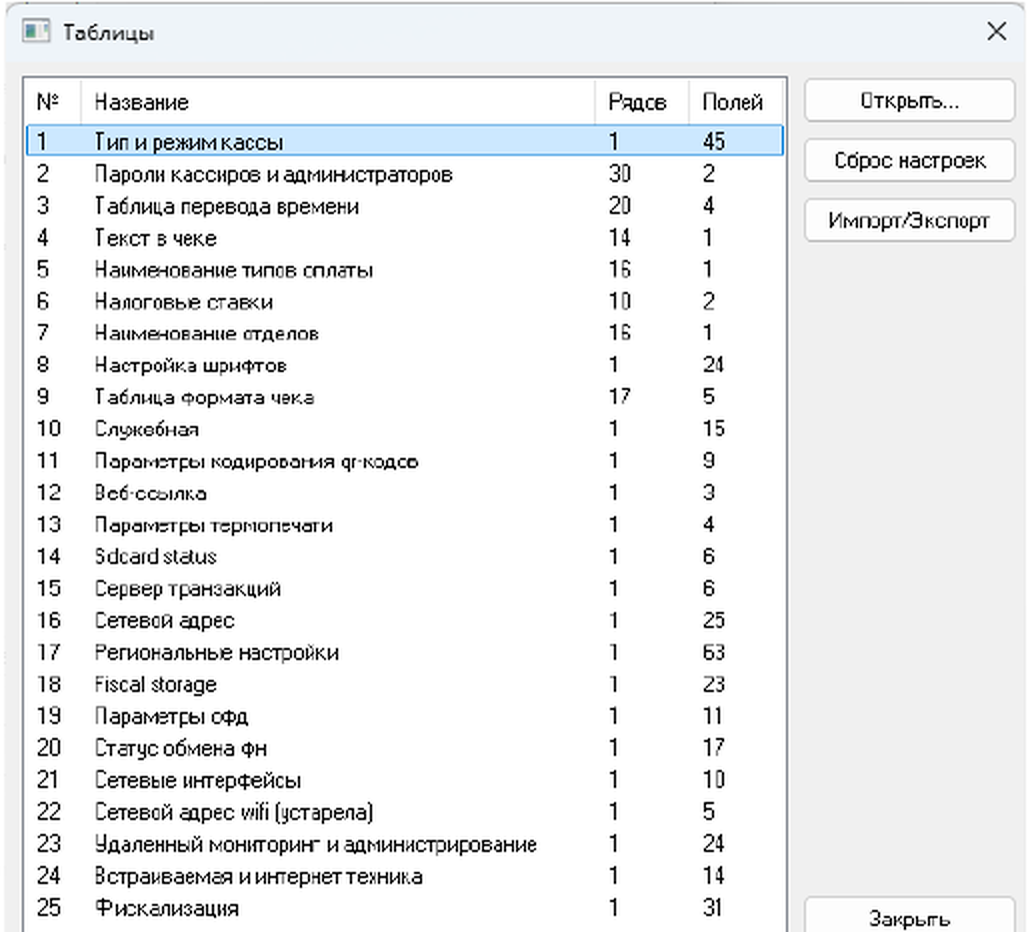

Параметры задаются в тестовой утилите драйвера Штрих-М (или аналоге от производителя) в таблицах ККТ:
| Таблица | Поле | Значение | Назначение |
|---|---|---|---|
| 24 | 15 | 1 | Режим «Вендинг или транспорт с QR» — разрешает закрывать чек без контакта покупателя при показе QR |
| 17 | 42 | 1 | Автоматически добавлять в чек адрес отправителя (email клуба из регистрации кассы) |
| 17 | 7 | 2 | Не печатать документ на бумаге |
Одного поля 24 / 15 = 1 обычно недостаточно: без 17 / 42 = 1 касса может отказать в закрытии чека, если нет телефона или почты клиента. Отключение печати (17 / 7 = 2) при выборе QR на экране ClubIS выставляет сам на время чека; постоянное значение 2 в таблице имеет смысл зафиксировать, если киоск всегда работает без бумаги.
После изменения таблиц проверьте тестовой оплатой на киоске с кнопкой «Отобразить QR код на экране»: чек должен закрываться, на экране — QR, ошибки вроде «Некорректный параметр при данных настройках» быть не должно.
¶ Если режим QR на кассе не включать
Альтернативы в ClubIS (без правок таблиц Штрих под вендинг):
- печатать бумажный чек на ККМ при электронном/QR-режиме: в параметрах ФР включите печать бумажного чека на ККМ (или на ККМ и чековом принтере) — контакт клиента не нужен, QR на экране киоска по-прежнему можно показывать;
- указать электронную почту клуба для чеков и в настройках киоска включить подстановку этой почты при выборе показа QR — тогда в чек уходит почта клуба, телефон клиента не спрашивают.
¶ Типичные симптомы без настройки
Если ClubIS уходит в электронный чек (QR на экране), а на Штрихе нет режима вендинга/QR и нет контакта:
- при закрытии чека — сообщение вроде «Некорректный параметр при данных настройках»;
- чек на кассе остаётся открытым;
- дальше не проходят X-отчёт и отрезка бумаги («открыт чек», «команда не поддерживается в данном режиме»), пока открытый чек не аннулируют на кассе.
¶ GTIN и NTIN (Казахстан)
Для площадок в Казахстане коды GTIN и NTIN указываются в карточке товара в прайсе и передаются в кассу Штрих-М при пробитии чека. Подробная инструкция: GTIN и NTIN (Казахстан).
