Интеграция с Болид идёт через модуль управления ИСО «Орион». В ClubIS прибор добавляют в окне Настройка служб на вкладке access-service.
¶ Подготовка C2000-Ethernet
- Скачайте и установите Uprog: InstallUProg_411.zip.
- По инструкции s2000_Ethernet_rept_jun_19.pdf, пункт «Подготовка «C2000-Ethernet» к эксплуатации», подключитесь к C2000-Ethernet и задайте: протокол — Орион, тип интерфейса — rs485, режим — прозрачный. IP-адрес прибора — по схеме площадки.
- Сохраните параметры и переставьте джампер в положение pass (см. ту же инструкцию).

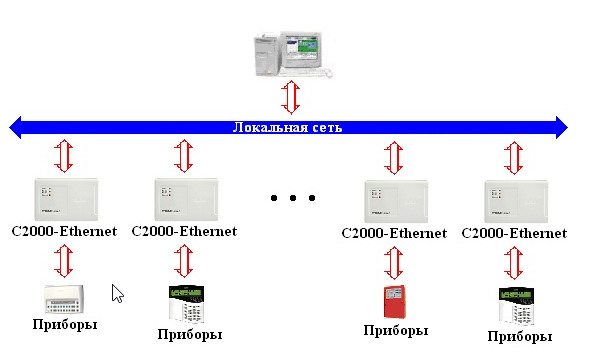

Примерная схема подключения приборов:
¶ Адрес прибора по RS-485
Подключите приборы. В примере это C2000-2. Снова подключитесь через Uprog: в списке будет адрес прибора по RS-485. Он нужен для точек доступа в ClubIS.
¶ Модуль управления
- Скачайте и установите модуль управления с той же страницы: модуль управления ИСО «Орион».

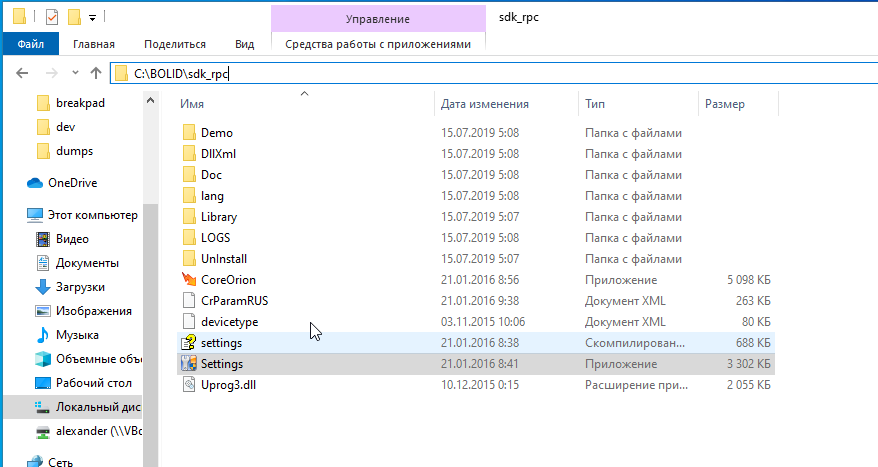

- Запустите
C:\BOLID\sdk_rpc\settings.exe.

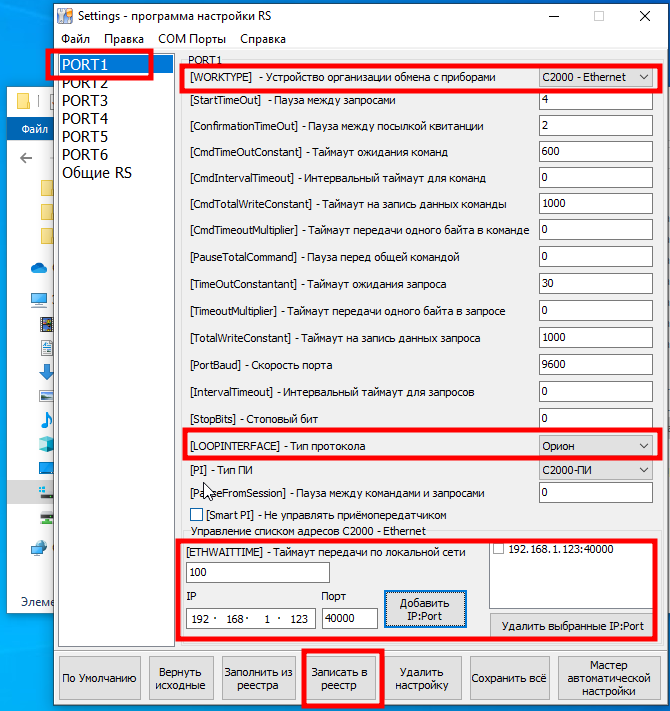

- Для порта 1 укажите адрес, порт и тип протокола так же, как в C2000-Ethernet через Uprog.
На остальные порты можно повесить C2000-Ethernet или C2000-ПИ. В примере настроен только порт 1.

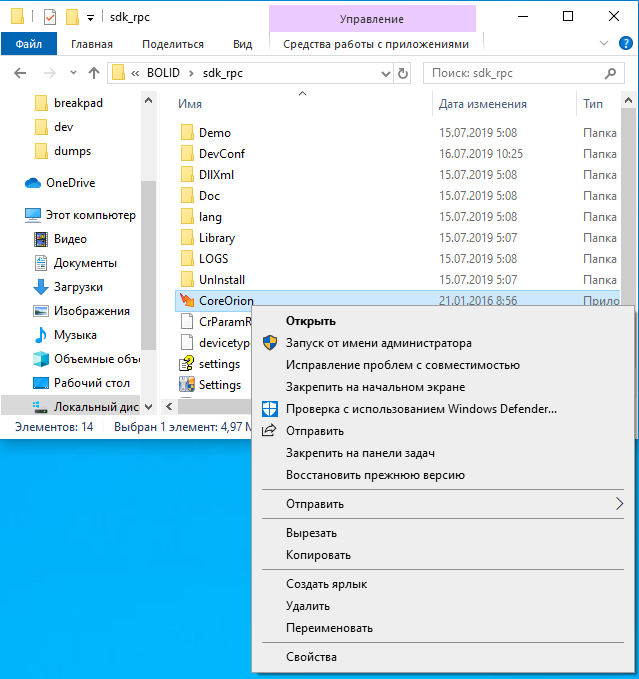

- Запустите модуль управления от имени администратора Windows.
¶ Прибор в ClubIS

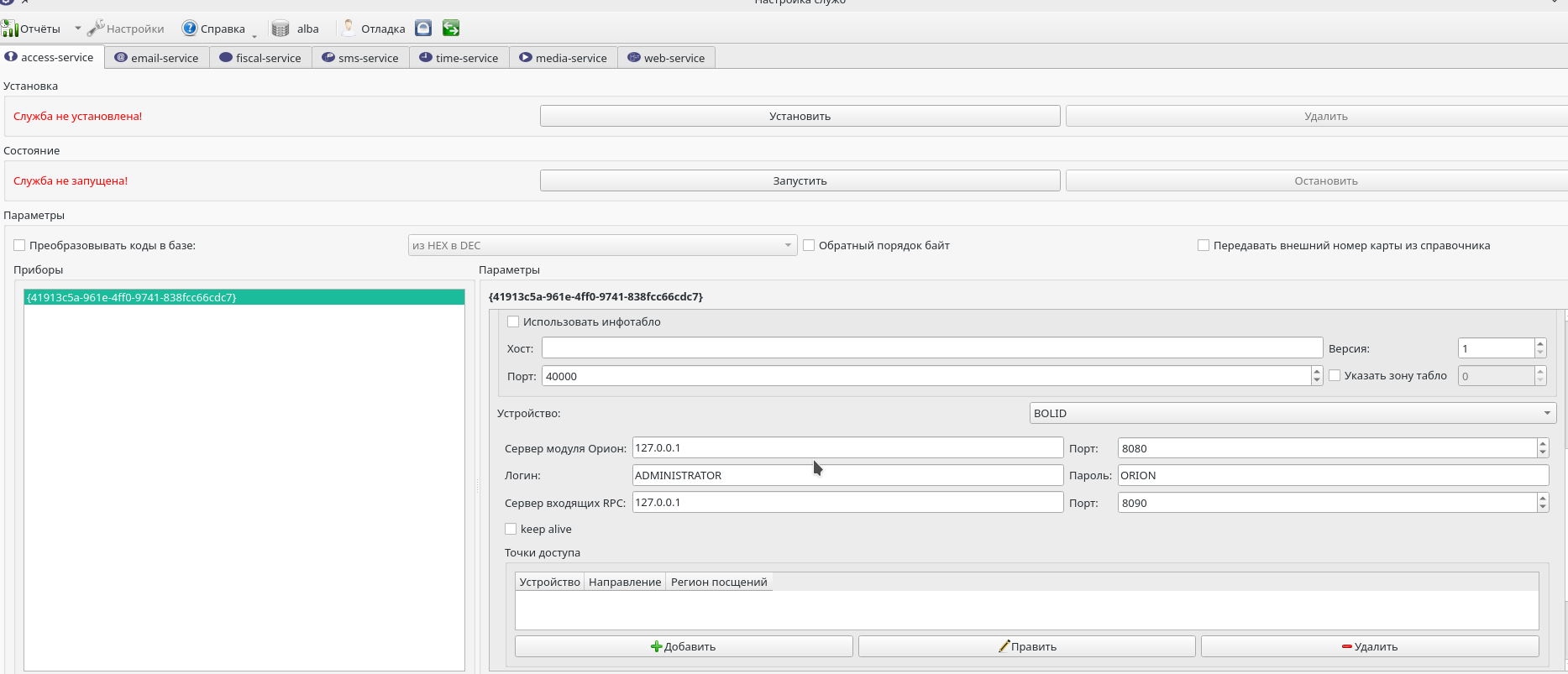

- В окне Настройка служб на вкладке access-service добавьте прибор. В поле Устройство: выберите BOLID.
В примере оставлены значения по умолчанию: модуль «Орион» работает на том же компьютере, что и служба.
- Добавьте точки доступа на вход и на выход. У C2000-2 по два элемента для считывателей и по два для дверей.

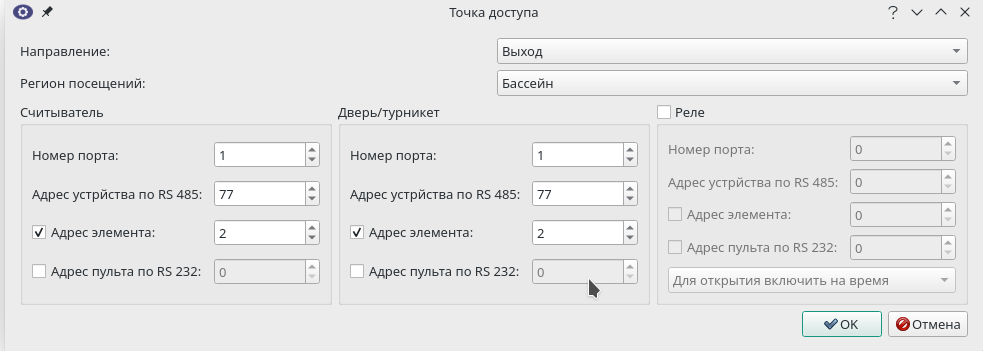

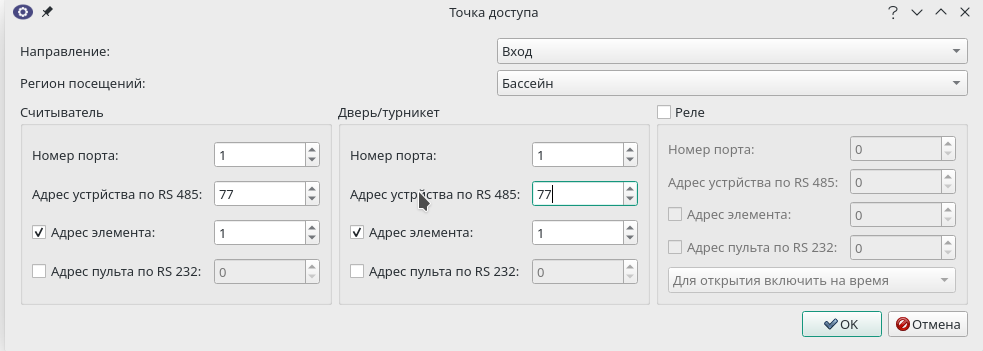

На вход — первый считыватель и первая дверь. На выход — второй считыватель и вторая дверь. Адрес по RS-485 — тот, что показал Uprog для C2000-2. Номер порта — тот, что задан в settings.exe.

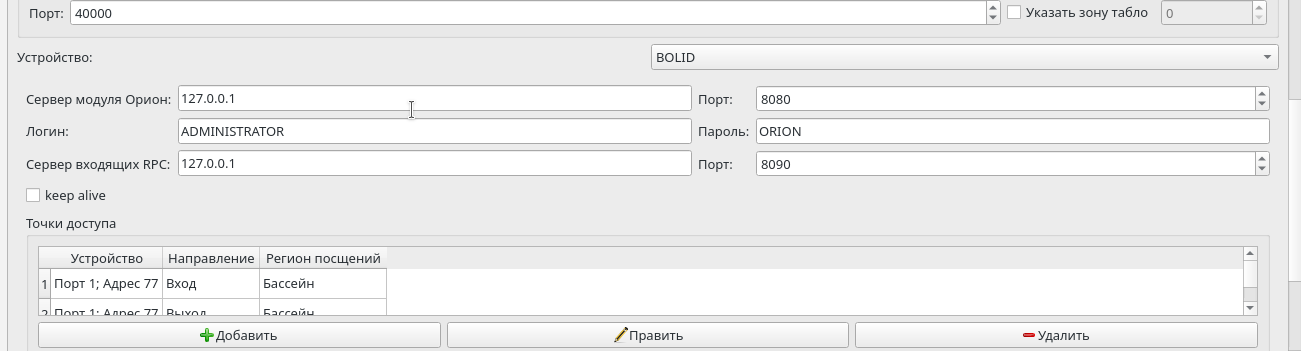

В итоге один C2000-2 с парой считывателей и дверей:
- Запустите службу и проверьте проход.
